接地电阻测试仪是一种电阻丈量装置，用于电力、邮电、铁路、通讯、矿山等部门丈量各类装置的接地电阻以及丈量低电阻的导体电阻值;还能够丈量泥土电阻率及地电压
。

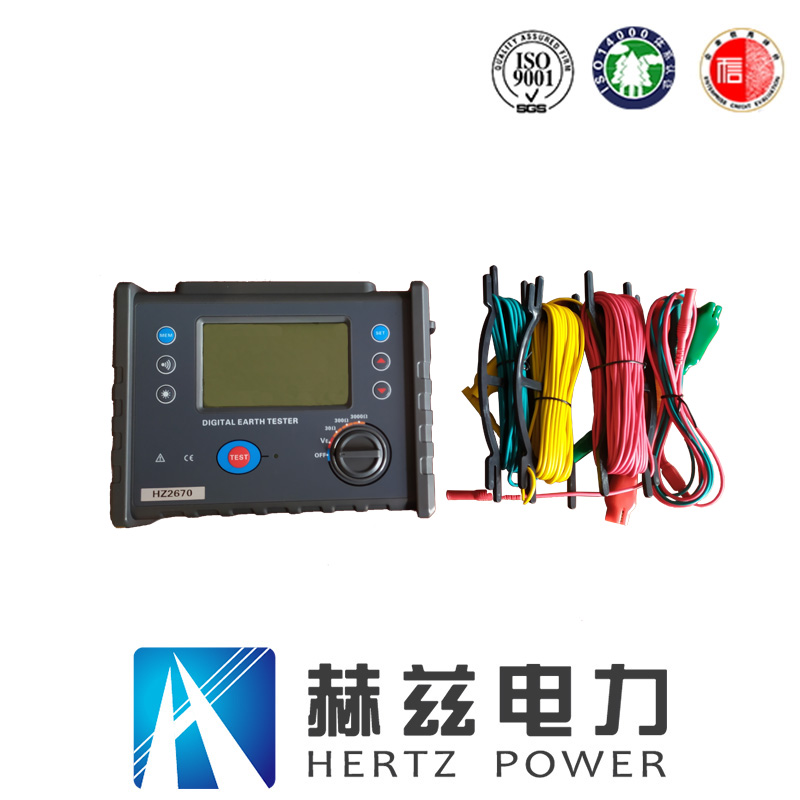

　　接地电阻测试仪

　　接地电阻测试仪使用步骤：

　　1、拆开接地干线与接地体的衔接点，或拆开接地干线上所有接地支线的衔接点
。

　　2、将两根接地棒别离插入地面400mm深，一根离接地体40m远，另一根离接地体20m远
。

　　3、把摇表置于接地体近旁平坦的处所，而后进行接线
。

　　(1)用一根衔接线衔接表上接线桩E和接地装置的接地体E′
。

　　(2)用一根衔接线衔接表上接线桩C和离接地体40m远的的接地棒C′
。

　　(3)用一根衔接线衔接表上接线桩P和离接地体20m远的接地棒P′
。

　　4、凭据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调领域)
。

　　5、以约120转/分钟的速度均匀地摇颠簸表
。当表针偏转时，随即调节微调拨盘，直至表针居中为止
。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻
。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω
。

　　6、为了保障所测接地电阻值的靠得住，应扭转方位沉新进行复测
。取几次测得值的均匀值作为接地体的接地电阻
。
