部门放电巡检仪检测缺点部位和缺点类型判断凭据

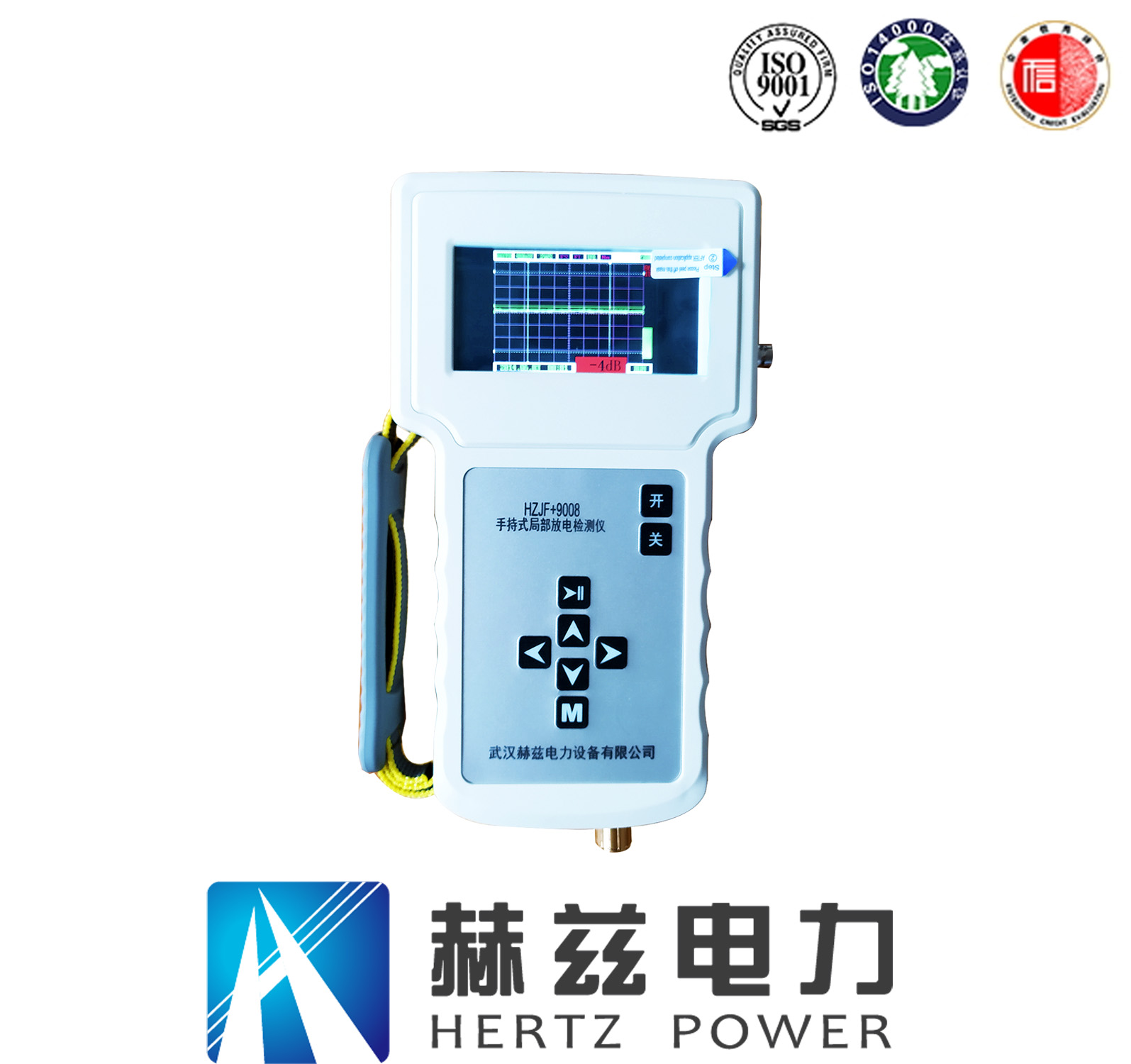

　　HZJF+9008部门放电巡检仪

　　多传感器定位——利用时延步骤实现空间定位。在疑似故障部位利用多个传感器同时丈量，并以信号首先达到的传感器作为触发信号源，就能够得到超声波从放电源至各个传感器的传布功夫，再凭据超声波在设备媒质中的传布速度和方向，就能够确定放电源的空间地位。

　　单传感器定位——移动传感器，测试气室分歧的部位，找到信号的大点，对应的地位即为缺点点。通过两种步骤判断缺点在罐体或中心导体上。步骤一，通过调整丈量频带的步骤，将带通滤波器丈量频率从100kHz减幼到50kHz，若是信号幅值显著减幼，则缺点地位应在壳体上;信号水平根基不变，则缺点地位应在中心导体上。步骤二，若是信号水平的大值在罐体表表周线方向的较大领域出现，则缺点地位应在中心导体上;若是大值在一个特定点出现，则缺点地位应在壳体上。缺点类型判断凭据见表C.1。

　　缺点类型判断凭据

　　自由金属微粒——对于运行中的设备，微粒信号的幅值：布景噪声

　　注：这里的推荐参考值，各地因设备情况、运行前提和检测仪器等成分的分歧，推荐参考值可能分歧。各地可凭据的汗青检测数据、自身所能接受的系统风险进行统计分析，定期订正美满推荐参考值。

　　电晕放电(数据参考带电设备带电检测技术规范中划定)——毛刺通常在壳体上，但导体上的毛刺风险更大。只有信号高于布景值，都是有害的，应凭据工况酌情处置。在耐压过程中发现毛刺放电景象，即便低于尺度值，也应进行处置。

　　悬浮电位——电位悬浮通常产生在断路器气室的屏蔽松动，PT/CT气室绝缘支持松动或偏移，母线气室绝缘支持松动或偏移，气室衔接部位接插件偏离或螺栓松动等。设备内部只有形成了电位悬浮，就是危险的，应加强监测，有前提就应实时处置。对于126kV GIS，若是100Hz信号幅值弘远于50Hz信号幅值，且Vpeak>10mV，应缩短检测周期并亲昵监测其增长量，若是Vpeak>20mV，应停电处置。对于363kV和550kV及以上设备，应提高尺度。
