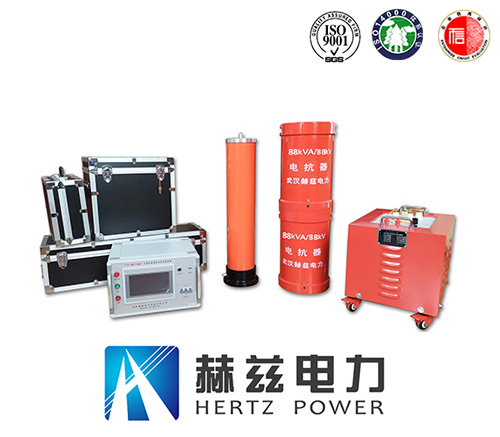

变频串联谐振试验装置的有关信息内容：变频调速器导入侧功率成分稍低的底子原因
，与功频三相电动机的运作功率成分低有着关键的差距
。

　　变频串联谐振试验装置是由于三相电动机是理性客观电机负载
，运作工作电流的相位滞后于工作电压
，功率成分的凹凸取决于工作电流与工作电压相互间的相位差关系
。而变频调速器功率成分低是由其电源电路机关组成的
。

　　变频调速器通常是“交一贯一交”式机关
，即三相电路源经三相整流桥和过滤电力电容器变为直流电
，再经节造回路和逆变电源管转换为频率可调的互换电
。在整流过程中
，只有当互换电源的瞬时价大于直流电压UD时
，整流二极管才会导通
，整流桥中才有充电电流
，显然
，充电电流总是呈此刻开关电源峰值周围的比力有限的功夫内
，呈不持续的脉冲波型
。这样的非正弦波形具备较强的高次谐波成份
。高次谐波的瞬时功率一幼部门为“+”
，另一幼部门为“一”
，属于无功功率赔偿
。这样的无功功率赔偿促使变频式调速系统的功率成分较低
，约为O.7～0.75
。

　　变频串联谐振试验装置

　　是由于变频调速器导入侧功率成分较低的底子原因
。并不是工作电流波型滞后于工作电压
，反而是高次谐波工作电流组成的
，因而无法依照并联赔偿电容器来提升功率成分.而应尽可能减幼高次谐波工作电流
，具体做法就是接入串联电抗器
。

　　直流电串联电抗器
，接在整流桥与过滤电力电容器相互间
。利用期间这种就会有凸起现实成效
，两种共同利用可将功率成分提升到0/95以上
。直流电串联电抗器除了提升功率成分表
；鼓芮Ｔ旖尤肟氐缭匆凰布涞某涞缬苛
。此外
，不允许在变频调速器輸出端
，即与三相电动机的衔接端并接电力电容器
。是由于变频调速器輸出的所谓正弦波形
，事实上是脉冲宽度和pwm占空比的尺寸按正弦根基法规散布的脉宽调造波
，这种脉冲序列是变频调速器中逆变电源管陆续不休更替导通组成的
，若是在輸出端接入电力电容器
，则逆变电源管在更替导通过程中
，不只有向三相电动机提供工作电流
，还会增长电力电容器的充电电流和放电工作电流
，会导致逆变电源管败坏
。

　　串联电抗器对绝大无数变频调速器来说并不是尺度机械设备
，是选配件
。应依照需要选用
。有时辰为了更好地降落机械设备出资的成本而不接互换串联电抗器
，容忍变频式调速系统在低功率成分下运作
。
