? 变电所变压器接地设计具体要怎么做
？


1. 接地系统配置：依照国度和行业尺度搭建变压器接地系统，让接地电阻切合划定数值
。把接地体埋在泥土电阻率低的处所，降低电阻
。用截面积足够大的导体做接地线，这样接地电流通过期，电压降就幼
。

2. 资料选择：接地资料得导电好、耐侵蚀
。像铜、铜覆钢、镀锌钢这些都是常用资料
。选的时辰，要把泥土前提、能用多久、成本凹凸这些成分都思考进去，保障接地系统既靠得住又划算
。

3. 安全机能：变压器接地设计得满足这些安全要求：首先，得能有效预防人触电；其次，得扛得住雷电冲击、短路电流这些特殊情况，让变压器安全运行；最后，接地系统散热要好，不然接地电阻太大，容易引发火警
。

4. 施工守护：施工的时辰，严格按设计图纸和规范操作，保障施工质量
；挂ㄆ诓槌⑹鼗そ拥叵低，实时发现并解决潜在的安全隐患
。要是接地电阻超标或者接地体严沉侵蚀，得顿时整改、更换
。

       总结一下，变电所变压器接地设计是保险电力系统安全不变运行的关键
。现实工作中，肯定要吃透有关规范要求，保障接地系统配置合理、资料优质、安全机能好，施工和守护也都切合规范
。

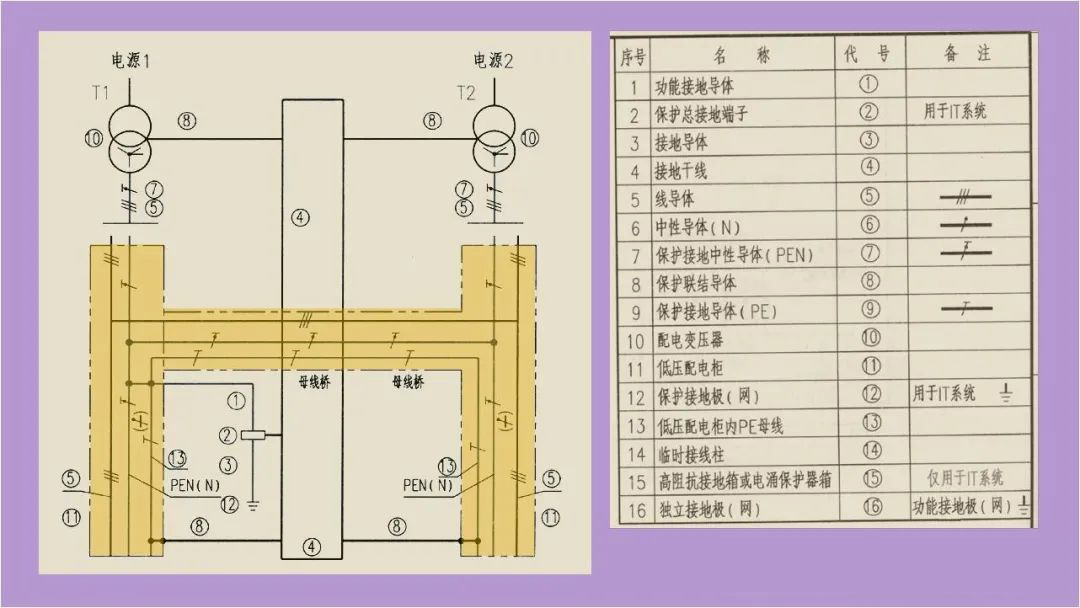

? 变配电所接地做法，看这三张图就懂！

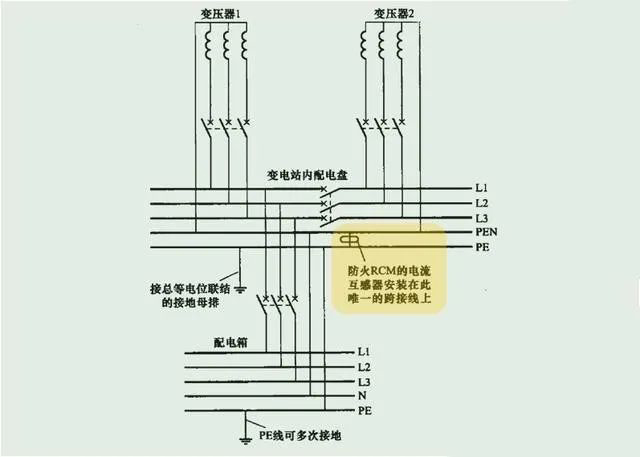

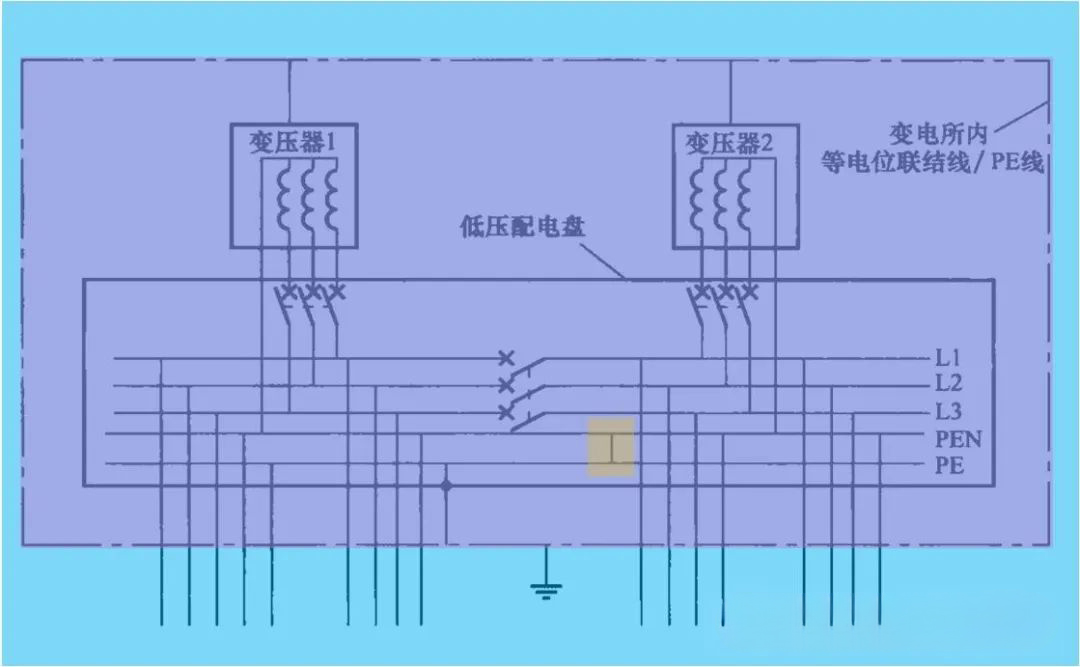

       参考《互换电气装置的接地设计规范》GB/T 50065 - 2011 第 7.1.2 - 2 条划定：有多电源的 TN 系统，变压器中性点、发电机星形点别直接接地
。电源中性点衔接导体和 PE 之间，只在总配电屏内衔接一点
。

       这么做有两大益处：一是能预防工作电流走不该走的蹊径，削减杂散电流滋扰；二是方便在总电源侧装防电气火警的 RCM 渣滓电流报警元件，对构筑物防火很有援手
。
